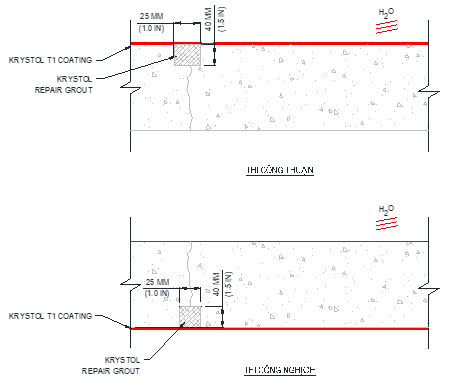

I. BỀ MẶT NGANG - BỀ MẶT KRYSTOL T1 ĐƯỢC ỨNG DỤNG CHỐNG THẤM KẾT TINH
BỀ MẶT NGANG
LƯU Ý CỦA NHÀ SẢN XUẤT:
1. CẮT BẰNG CƯA VÀ HOẶC ĐỤC CÁC VẾT NỨT TRÊN 0.5 MM XUỐNG ĐỘ SÂU 40 MM X 25 MM (1.5" X 1") THEO YÊU CẦU
2. TRÉT KÍN BẰNG VỮA SỬA CHỮA KRYSTOL VỚI TỶ LỆ KHOẢNG 2.5 KG/ MÉT TUYẾN TÍNH (1.6 LB / FOOT TUYẾN TÍNH)
3. ỨNG DỤNG KRYSTOL T1 VỚI TỶ LỆ 1.2 KG /M² (2.2 LBS/ YD²)
LƯU Ý:
1. THI CÔNG PHẢI ĐƯỢC HOÀN THIỆN THEO THÔNG SỐ KỸ THUẬT CỦA NHÀ SẢN XUẤT.
2. KHÔNG VẼ THEO TỶ LỆ BẢN VẼ.
3. BẢN VẼ NÀY CHỈ ĐƯỢC CÁC KIẾN TRÚC, KỸ SƯ, NHÀ THẦU, CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ SỬ DỤNG CHO MỤC ĐÍCH LẬP KẾ HOẠCH. KHÔNG SỬ DỤNG BẢN VẼ NÀY CHO THI CÔNG.
4. TẤT CẢ CÁC THÔNG TIN Ở ĐÂY LÀ THỰC TẠI ĐANG PHÁT TRIỂN NHƯNG PHẢI ĐƯỢC NHÀ SẢN XUẤT SẢN PHẨM XEM XÉT LẠI VÀ PHÊ DUYỆT CHO ỨNG DỤNG THỰC TẾ.
5. LƯU Ý CỦA NHÀ THẦU: ĐỂ THAM KHẢO THÔNG TIN SẢN PHẨM VÀ CÔNG TY, HÃY TRUY CẬP www.CADdetails.com/info VÀ SỐ THAM CHIẾU 5104-030

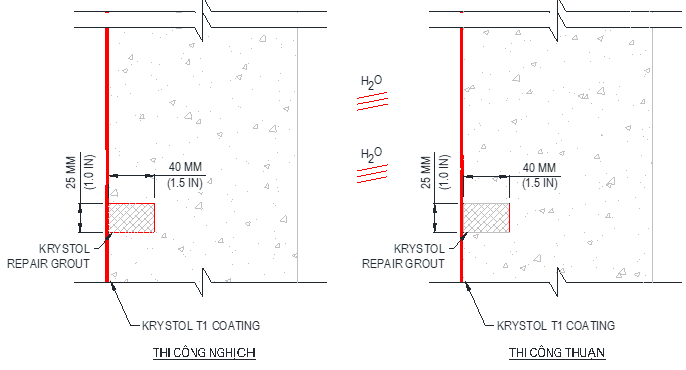

II. BỀ MẶT ĐỨNG - BỀ MẶT KRYSTOL T1 ĐƯỢC ỨNG DỤNG CHỐNG THẤM KẾT TINH
BỀ MẶT ĐỨNG
LƯU Ý CỦA NHÀ SẢN XUẤT:
1. CẮT BẰNG CƯA VÀ HOẶC ĐỤC CÁC VẾT NỨT TRÊN 0.5 MM XUỐNG ĐỘ SÂU 40 MM X 25 MM (1.5" X 1") THEO YÊU CẦU
2. TRÉT KÍN BẰNG VỮA SỬA CHỮA KRYSTOL VỚI TỶ LỆ KHOẢNG 2.5 KG/ MÉT TUYẾN TÍNH (1.6 LB / FOOT TUYẾN TÍNH)
3. ỨNG DỤNG KRYSTOL T1 VỚI TỶ LỆ 1.2 KG /M² (2.2 LBS/ YD²)
LƯU Ý:
1. THI CÔNG PHẢI ĐƯỢC HOÀN THIỆN THEO THÔNG SỐ KỸ THUẬT CỦA NHÀ SẢN XUẤT.
2. KHÔNG VẼ THEO TỶ LỆ BẢN VẼ.
3. BẢN VẼ NÀY CHỈ ĐƯỢC CÁC KIẾN TRÚC, KỸ SƯ, NHÀ THẦU, CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ SỬ DỤNG CHO MỤC ĐÍCH LẬP KẾ HOẠCH. KHÔNG SỬ DỤNG BẢN VẼ NÀY CHO THI CÔNG.
4. TẤT CẢ CÁC THÔNG TIN Ở ĐÂY LÀ THỰC TẠI ĐANG PHÁT TRIỂN NHƯNG PHẢI ĐƯỢC NHÀ SẢN XUẤT SẢN PHẨM XEM XÉT LẠI VÀ PHÊ DUYỆT CHO ỨNG DỤNG THỰC TẾ.
5. LƯU Ý CỦA NHÀ THẦU: ĐỂ THAM KHẢO THÔNG TIN SẢN PHẨM VÀ CÔNG TY, HÃY TRUY CẬP www.CADdetails.com/info VÀ SỐ THAM CHIẾU 5104-030

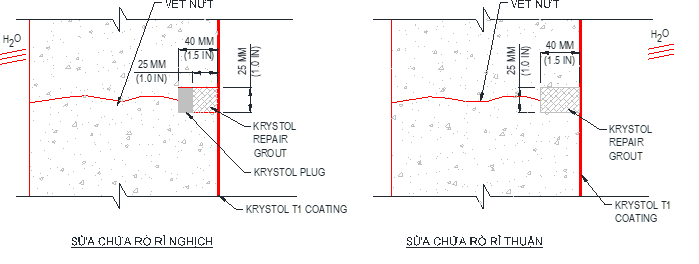

III. HỆ THỐNG SỬA CHỮA RÒ RỈ KRYSTOL
SỬA CHỮA RÒ RỈ - MẶT THUẬN/MẶT NGHỊCH
SỬA CHỮA RÒ RỈ
LƯU Ý CỦA NHÀ SẢN XUẤT:
ĐỤC ĐỂ TẠO MỘT ĐƯỜNG RÃNH DỌC THEO TOÀN BỘ CHIỀU DÀI CỦA VẾT NỨT RÒ RỈ HOẶC MỐI NỐI ĐẠT YÊU CẦU 25 MM X 40 MM YÊU CẦU (1 ”X 1,5”)
1. ỨNG DỤNG KRYSTOL PLUG ĐỂ CHẶN NƯỚC ĐANG CHẢY CHO RÃNH ĐÃ ĐƯỢC CHUẨN BỊ.
2. CHÈN CHẶT PHẦN CÒN LẠI CỦA RÃNH BẰNG VỮA SỬA CHỮA KRYSTOL VỚI TỶ LỆ KHOẢNG 1.6 KG CHO MỖI MÉT TUYẾN TÍNH(1 LB/FOOT TUYẾN TÍNH).
3. CHỐNG THẤM TOÀN BỘ TƯỜNG HOẶC PANEN BẰNG KRYSTOL T1 VỚI TỶ LỆ 1,2 KG / M2.
LƯU Ý:
1. THI CÔNG PHẢI ĐƯỢC HOÀN THIỆN THEO THÔNG SỐ KỸ THUẬT CỦA NHÀ SẢN XUẤT.
2. KHÔNG VẼ THEO TỶ LỆ BẢN VẼ.
3. BẢN VẼ NÀY CHỈ ĐƯỢC CÁC KIẾN TRÚC, KỸ SƯ, NHÀ THẦU, CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ SỬ DỤNG CHO MỤC ĐÍCH LẬP KẾ HOẠCH. KHÔNG SỬ DỤNG BẢN VẼ NÀY CHO THI CÔNG.
4. TẤT CẢ CÁC THÔNG TIN Ở ĐÂY LÀ THỰC TẠI ĐANG PHÁT TRIỂN NHƯNG PHẢI ĐƯỢC NHÀ SẢN XUẤT SẢN PHẨM XEM XÉT LẠI VÀ PHÊ DUYỆT CHO ỨNG DỤNG THỰC TẾ.
5. LƯU Ý CỦA NHÀ THẦU: ĐỂ THAM KHẢO THÔNG TIN SẢN PHẨM VÀ CÔNG TY, HÃY TRUY CẬP www.CADdetails.com/info VÀ SỐ THAM CHIẾU 5104-030
